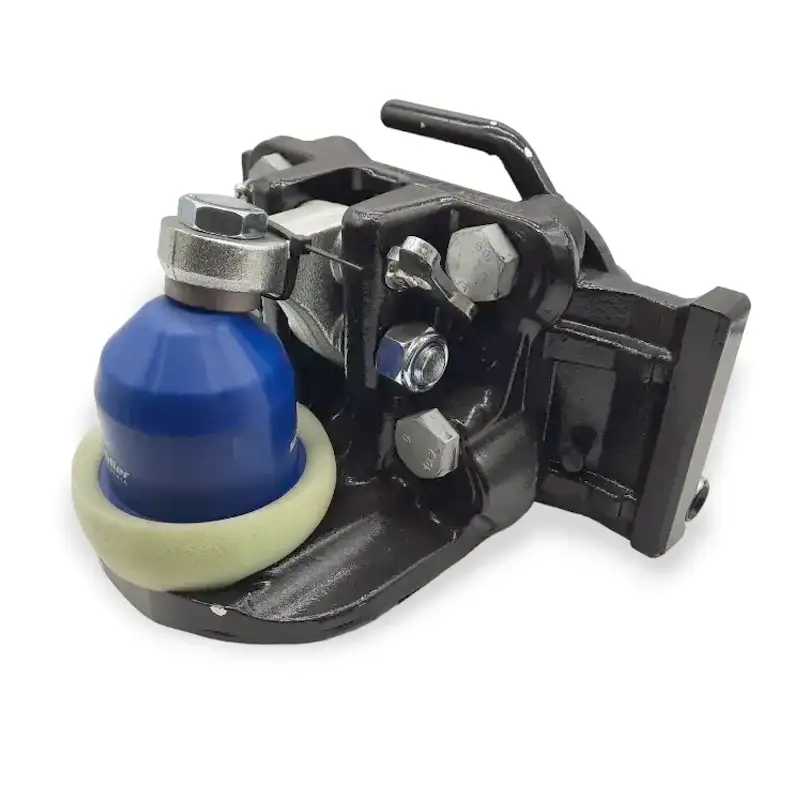

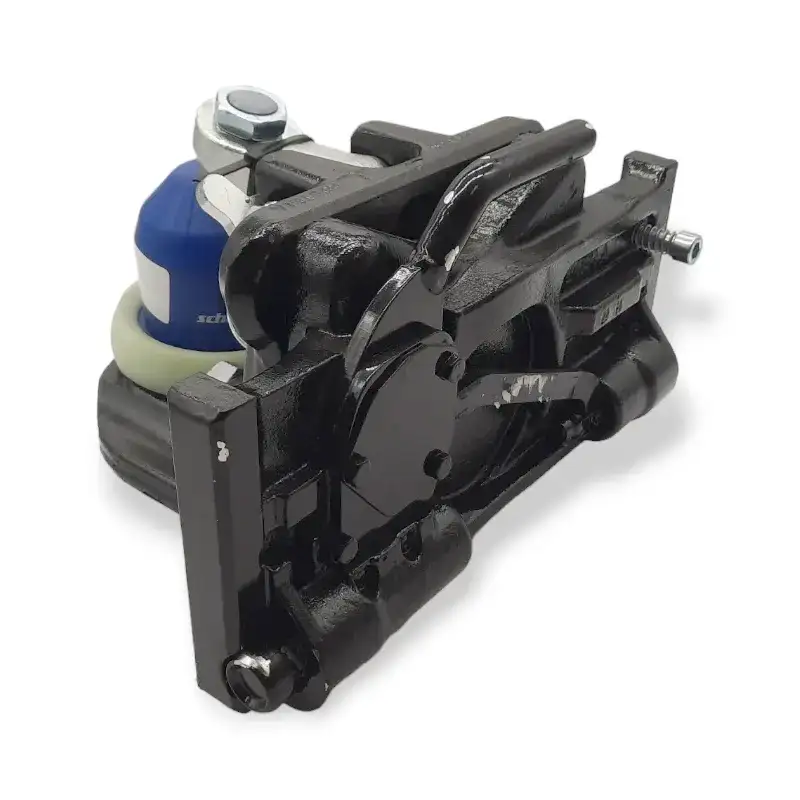

Kugeleinsatz K80 Scharmüller 05.6325.33 325mm für CASE IH und STEYR
Artikelnummer:
P145633
Hersteller-Nr.:
05.6325.33-A02
Hersteller:
Scharmüller
Gewicht:
31 kg
Listenpreis
1.305,82 €
Angebotspreis
(29.55% Rabatt)
Versandkostenfrei (innerhalb Deutschlands)
Auf Lager, Lieferzeit: 2-3 Tage
Sicher
bezahlen
Schnelle
Lieferung
Persönliche
Beratung
.svg)
Anhängekupplung K80 Scharmüller 05.6325.33 mit 325 mm Schienenbreite.
Passend für Case IH und Steyr
Einhand-Höhenverstellung
Wie werden K80-Zugkugeln mit Schlittenführung richtig zugeordnet?
Für eine konkrete Zuordnung der K80-Kugel mit Schienensystem muß zunächst die Schienenbreite am Anhängebock des Schleppers gemessen werde. Hierzu messen Sie innere Schienenbreite. Geläufige Anhängeböcke verfügen zum Beispiel über Schienenbreiten von 311/312mm, 325mm, 330mm, 335mm oder auch 390mm. Als nächstes ermitteln Sie die Nutbreite und die Bolzenstärke der Verriegelng. Die für diese Zugkugel relavanten Maße entnehmen Sie den unten aufgeführten technische Daten.
Montagehinweis:
Die Montage der Kupplungskugel hat ausschließlich
an den serienmäßig vorhandenen Befestigungspunkten
der Zugmaschine zu erfolgen. Die Kupplungskugeln der Ausführungen 1-x und 4-x
sind mit Schaftschrauben M16 (10.9) und einem
Anziehdrehmoment von 300 Nm und die in den
Ausführungen 2-x, 3-x, 5-x und 6-x mit
Schaftschrauben M20 (10.9) und einem
Anziehdrehmoment von 590 Nm zu montieren. Bei
den Ausführungen 1 und 4 sind in den oberen
Befestigungsbohrungen Schrauben nach DIN 7984
zu verwenden, um den erforderlichen Freiraum für
den Verriegelungsbolzen zu gewährleisten.
Weitere Informationen zur Montage und Verwendung erhalten Sie mit der Lieferung der Zugkugel oder im Vorfeld nach telefonischer Anfrage bei tekkhus.com
Weitere Informationen zur Montage und Verwendung erhalten Sie mit der Lieferung der Zugkugel oder im Vorfeld nach telefonischer Anfrage bei tekkhus.com
Passend für
Case IH
Case IH CVX120 Case IH CVX130 Case IH CVX140 Case IH CVX150 Case IH CVX160 Case IH CVX170 Case IH CS48 Case IH CS52 Case IH CS58 Case IH CS63 Case IH CS68 Case IH CS75 Case IH CS78 Case IH CS80 Case IH CS85 Case IH CS86 Case IH CS90 Case IH CS94 Case IH CS95 Case IH CS130 sowie baugleiche
Steyr
Steyr Serie 900 Serie 9000 sowie baugleiche
Produkt-Links (Hersteller)
Produktinformation 1: Kugeleinsatz K80 Scharmüller 05.6325.33 325mm für CASE IH und STEYR
Technische Daten
| Schlittenweite (mm): | 325 |
|---|---|
| Nutbreite (mm): | 26 |
| Rastbolzen (mm): | 25 |
| D-Wert (kN): | 83,9 |
| Ausladung (mm): | 177 |
| Verriegelung: | K80® Manuell |
| Bauartgenehmigung: | e1 00190 ND, e4 D 0123, M 9658, M 9667 |
| Farbe: | Schwarz |
| Höhe Adapterplatte (mm): | 133 |
| Typ: | 57200-2, 670000 |
| Gewinde: | M20 |
| Verbindungstyp: | K80® Zug-Kugelkupplung System |
Originalnummern
| 05632533A02 |
Zubehör
Scharmüller Abdeckkappe #10.730.800.0
| Artikelnummer: | P155018 |
| Hersteller-Nr.: | 10.730.800.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Schaumstoffring #20.412.000
| Artikelnummer: | P155021 |
| Hersteller-Nr.: | 20.412.000 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Verschleißlehren #10.333.3280.0
| Artikelnummer: | P155108 |
| Hersteller-Nr.: | 10.333.3280.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Hochleistungsschmierstoff Karton (12 Stk.) Wartungszubehör #20.600.122-SET
| Artikelnummer: | P155111 |
| Hersteller-Nr.: | 20.600.122-SET |
| Lieferzeit: | 3-5 Tage |
Scharmüller Wartungsbox K80® / K50 Wartungszubehör #20.600.123
| Artikelnummer: | P155112 |
| Hersteller-Nr.: | 20.600.123 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Handhebelfettpresse Wartungszubehör #20.600.125
| Artikelnummer: | P155113 |
| Hersteller-Nr.: | 20.600.125 |
| Lieferzeit: | 3-5 Tage |
Ersatzteile
Scharmüller Verriegelungsbolzen m. Kette Ø20x99 #00.442.600.0
| Artikelnummer: | P155368 |
| Hersteller-Nr.: | 00.442.600.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Niederhalter K80® für Kugeleinsätze mit Handgriff 15° Ø20mm #02.481.316
| Artikelnummer: | P155369 |
| Hersteller-Nr.: | 02.481.316 |
| Lieferzeit: | 3-5 Tage |
Scharmüller DFS M10 Pilzknopf 26x26 f. Einsätze #10.457.310.0
| Artikelnummer: | P155273 |
| Hersteller-Nr.: | 10.457.310.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Bolzen Ø25x91 vz. #10.483.400.0
| Artikelnummer: | P155271 |
| Hersteller-Nr.: | 10.483.400.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Bolzen Ø25x111 vz. #10.483.700.0
| Artikelnummer: | P155272 |
| Hersteller-Nr.: | 10.483.700.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Bügel 163x99x6 vz. #10.634.600.0
| Artikelnummer: | P155251 |
| Hersteller-Nr.: | 10.634.600.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Betätigungsgriff W325 JSV vz. #10.645.415.0
| Artikelnummer: | P155379 |
| Hersteller-Nr.: | 10.645.415.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Deckel SPL 2mm vz. #10.725.600.0
| Artikelnummer: | P155254 |
| Hersteller-Nr.: | 10.725.600.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Führungsblech 6mm vz. #10.726.100.0
| Artikelnummer: | P155255 |
| Hersteller-Nr.: | 10.726.100.0 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Einstellschraube M22x1.5 Ø40 K80 #10.953.201.1
| Artikelnummer: | P155307 |
| Hersteller-Nr.: | 10.953.201.1 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Schr.ISK M10x55 DIN 912 8.8 vz. #20.103.046
| Artikelnummer: | P155274 |
| Hersteller-Nr.: | 20.103.046 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Schr.SK M20x110 DIN 931 8.8 vz. #20.105.116
| Artikelnummer: | P155319 |
| Hersteller-Nr.: | 20.105.116 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Schr.SK M6x16 DIN 933 8.8 vz. #20.106.045
| Artikelnummer: | P155202 |
| Hersteller-Nr.: | 20.106.045 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Stopmutter M20 DIN 985 8.8 vz. #20.120.201
| Artikelnummer: | P155355 |
| Hersteller-Nr.: | 20.120.201 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Mutter M22x1.5 fl. DIN439B mFG #20.120.219
| Artikelnummer: | P155312 |
| Hersteller-Nr.: | 20.120.219 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Verschlussscheibe D6 470 #20.167.060
| Artikelnummer: | P155256 |
| Hersteller-Nr.: | 20.167.060 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Spannstift 6x24 DIN 1481 #20.172.624
| Artikelnummer: | P155257 |
| Hersteller-Nr.: | 20.172.624 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Zylinderstift 6x16 DIN 6325 #20.173.061
| Artikelnummer: | P155197 |
| Hersteller-Nr.: | 20.173.061 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Zylinderstift 6x22 DIN 6325 #20.173.062
| Artikelnummer: | P155258 |
| Hersteller-Nr.: | 20.173.062 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Zylinderstift 6x30 DIN 6325 #20.173.063
| Artikelnummer: | P155174 |
| Hersteller-Nr.: | 20.173.063 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Druckfeder 11/8.6 S1.2 8 vz. #20.180.230
| Artikelnummer: | P155259 |
| Hersteller-Nr.: | 20.180.230 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Druckfeder 13/10.6 S1.2 8 vz. #20.180.250
| Artikelnummer: | P155243 |
| Hersteller-Nr.: | 20.180.250 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Druckfeder 17/13.4 S1.8 8 vz. #20.180.290
| Artikelnummer: | P155260 |
| Hersteller-Nr.: | 20.180.290 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Druckfeder 24.8/20.2 S2.3 6 vz. #20.180.330
| Artikelnummer: | P155261 |
| Hersteller-Nr.: | 20.180.330 |
| Lieferzeit: | 3-5 Tage |
Scharmüller ES-Bolzen D06x12 vz BN484 #20.216.120
| Artikelnummer: | P155262 |
| Hersteller-Nr.: | 20.216.120 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Abdeckung f. Einstellschraube #20.350.300
| Artikelnummer: | P155316 |
| Hersteller-Nr.: | 20.350.300 |
| Lieferzeit: | 3-5 Tage |
Kompatibel mit
Scharmüller Zwangslenkungsteil Für K80®-Kugeleinsätze #00.520.024.0-A02
| Artikelnummer: | P154995 |
| Hersteller-Nr.: | 00.520.024.0-A02 |
| Lieferzeit: | 3-5 Tage |
Scharmüller Zwangslenkungsteil Für K80®-Kugeleinsätze #00.520.032.0
| Artikelnummer: | 00.520.032.0 |
| Hersteller-Nr.: | 00.520.032.0 |
Scharmüller Zwangslenkungsteil Für K80®-Kugeleinsätze #00.520.124.0
| Artikelnummer: | 00.520.124.0 |
| Hersteller-Nr.: | 00.520.124.0 |
